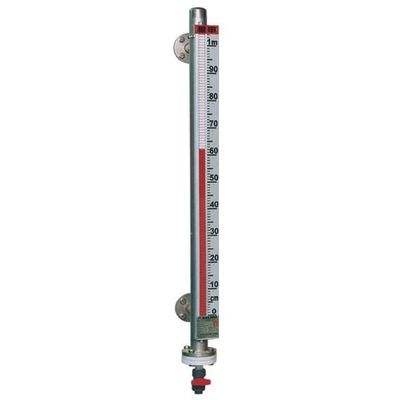

- 商品名稱：磁翻板雙色液位計
- 添加時間：2023-02-23 10:52:06
磁翻板式雙色液位計廣泛用于鋼鐵、石油、化工、油田、醫藥、食品、酒業等行業中各貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液氨、強酸堿液、弱酸堿液、鍋爐汽包、除氧器、疏水箱、旋流井、水風井、液壓產、脫硫罐、水冷塔、熟爐、殺菌鍋、回水箱、高低加、加熱器、凝結器、蒸發器及其他壓力容器與304、304內襯PTFE、316L、PVC、PP相容液體介質的液位測量與顯示。有多種安裝形式供您選擇。以適應不同場合、環境的要求。因電廠安全性第一，選購時壓力和溫度是決定性參數，壓力計算對材質和壁厚選擇很重要，溫度對磁性材料選定很重要，我廠產品嚴格按照各電廠使用用途設計制造，不會有退磁爆管現象。
目前各電廠(站)大都使用玻璃管液位計，隨著玻璃管液位計呈現的缺點和問題，電力部強調新上電廠各水位測控應使用磁性翻轉式雙色液位計，因為磁性翻轉式雙色液位計具有顯示直觀、醒目、視角寬(表板可調方向)、結構緊湊合理、安全可靠，無“跑、冒、滴、漏”現象，維修量?。ü荏w材質1C18Ni9Ti，304,TA2），壽命長，維修費用低的優點。
二、工作原理
磁翻板式雙色液位計技術參數
安裝方式：垂直安裝（***大偏差為≤30）
測量范圍：0-150-6000mm（大于6000mm可協商訂貨)
介質密度：0.4-2.0g/cm3
工作溫度：-160～530℃
跟隨速度：≤0.08m/s
浮子材質：304、PTFE/304外襯PTFE、鋁、鈦
LED顯示器：低亮型，高亮型，霧狀散光型三種可選
主導管材質：304；1Cr18Ni9Ti；316L;304內襯PTFE;鈦；PP;PTFE(聚四氟乙烯)
連接法蘭：DN15～DN50(HG20592-97法蘭標準)，高壓型側裝式液位計連接法蘭標準采用HG20595-97帶勁對焊
法蘭材質：碳鋼、304、316L
電源電壓：DC24V,AC36V,AC220V
準確度：≥10mm
工作壓力：-0.1～42 MPa
環境振動：頻率≤25Hz 振幅≤0.5mm
介質粘度：≤0.4Pa.S
排污閥：不銹鋼球閥、針型閥
主導管直徑：Φ48、 Φ57、Φ62mm。
三、功能：
磁翻板式雙色液位計不僅具備現場直觀測量，若配置UR型電阻液位傳感器，或UB型電阻-電流液位變送器和(二次)顯示儀表，可以完成電遠傳，并輸出4-20mA(或0-10mA)的標準信號，以配合記錄儀表，或工業控制計算機聯網。
原理：當磁性浮子隨液位變化時，浮子上下移動，在某一位置時，浮子中的磁性體，使某一干簧管導通，而使傳感器有一個固定的電阻值，故傳感的電阻值的大小能與被測液位成正比，從而使電阻值的大小，可以表示被測液位的高低。
若用HD-600型光柱數字顯示儀與UR型電阻液位傳感器配套，則顯示儀再將UR型電阻傳感器的電阻大小轉換成相應的液位數字和光柱模擬顯示。
